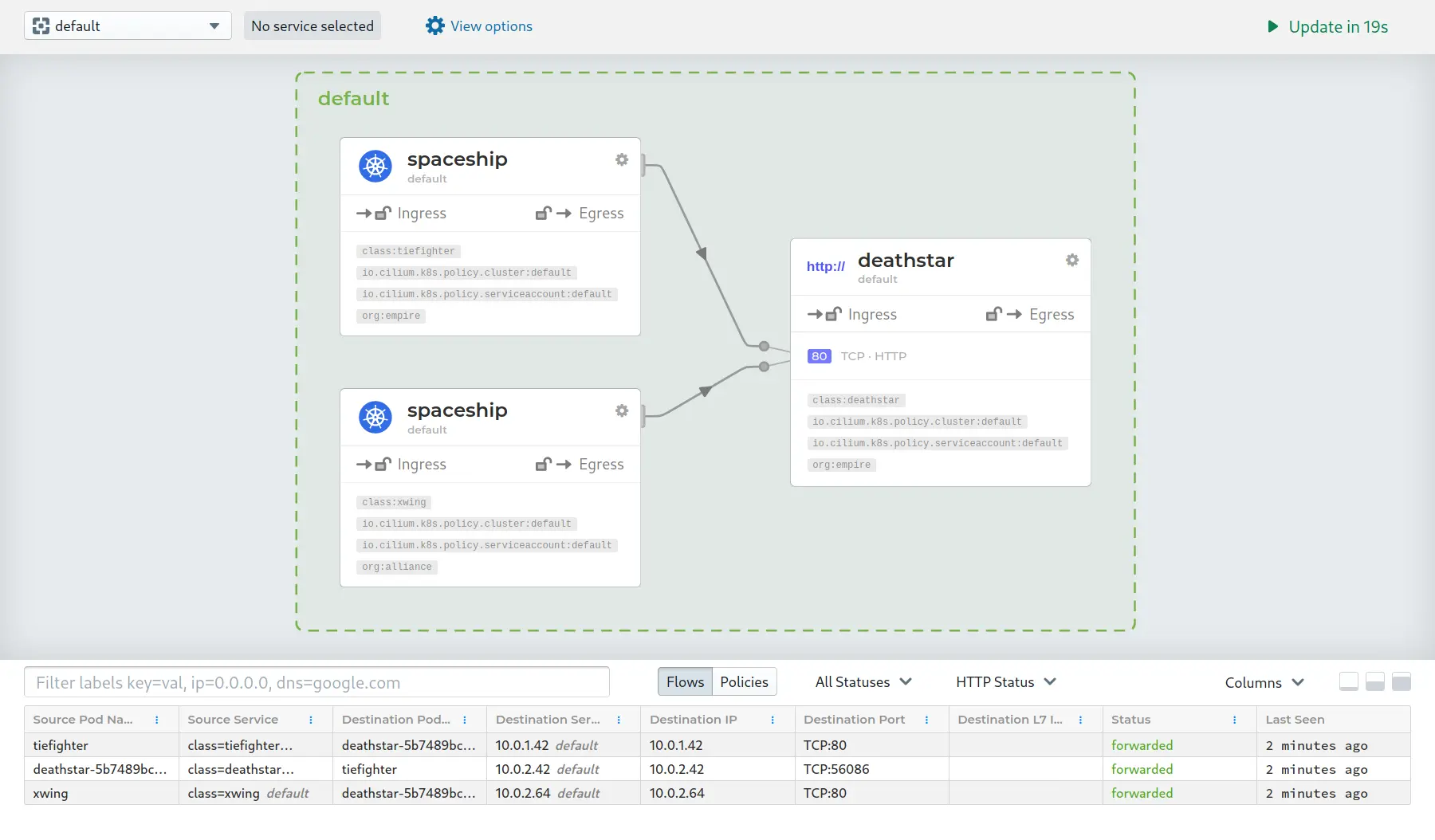

Hubble UI - https://docs.cilium.io/en/latest/observability/hubble/hubble-ui/
관련 글
- Vagrant와 VirtualBox로 Kubernetes 클러스터 구축하기 [Cilium Study 1주차]
- Flannel CNI 배포하기 [Cilium Study 1주차]
- Cilium CNI 알아보기 [Cilium Study 1주차]
- Cilium 구성요소 & 배포하기 (kube-proxy replacement) [Cilium Study 1주차]
- Cilium Hubble 알아보기 [Cilium Study 2주차] (현재 글)
Hubble이란?
Hubble은 완전 분산형 네트워킹·보안 가시성(Observability) 플랫폼입니다. Cilium과 eBPF 위에 구축되어, 서비스 간 통신과 네트워크 인프라의 동작을 투명하고 깊이 관찰할 수 있게 해 줍니다.
Cilium을 기반으로 동작하기 때문에 eBPF의 강력한 가시성 기능을 그대로 활용할 수 있습니다. eBPF는 프로그래머블하고 동적으로 구성이 가능해, 필요한 수준만큼 세밀한 정보를 수집하면서도 오버헤드는 최소화합니다. Hubble은 이러한 eBPF의 장점을 극대화하도록 설계된 도구입니다.
기본적으로 Hubble API는 Cilium 에이전트가 실행되는 개별 노드의 범위 내에서 작동합니다. 이는 로컬 Cilium 에이전트가 관찰한 트래픽에 대한 네트워크 인사이트를 제한합니다. Hubble CLI는 로컬 유닉스 도메인 소켓을 통해 제공되는 Hubble API를 쿼리하는 데 사용할 수 있습니다. Hubble CLI 바이너리는 기본적으로 Cilium 에이전트 포드에 설치됩니다.
Hubble Relay를 배포하면 클러스터 메시 시나리오에서 전체 클러스터 또는 여러 클러스터에 대한 네트워크 가시성이 제공됩니다. 이 모드에서는 Hubble CLI를 Hubble Relay 서비스로 안내하거나 Hubble UI를 통해 Hubble 데이터에 액세스할 수 있습니다. Hubble UI는 웹 인터페이스로, L3/L4 및 심지어 L7 계층에서 서비스 종속성 그래프를 자동으로 검색할 수 있게 하여 사용자 친화적인 시각화 및 서비스 맵으로서의 데이터 흐름 필터링을 가능하게 합니다.

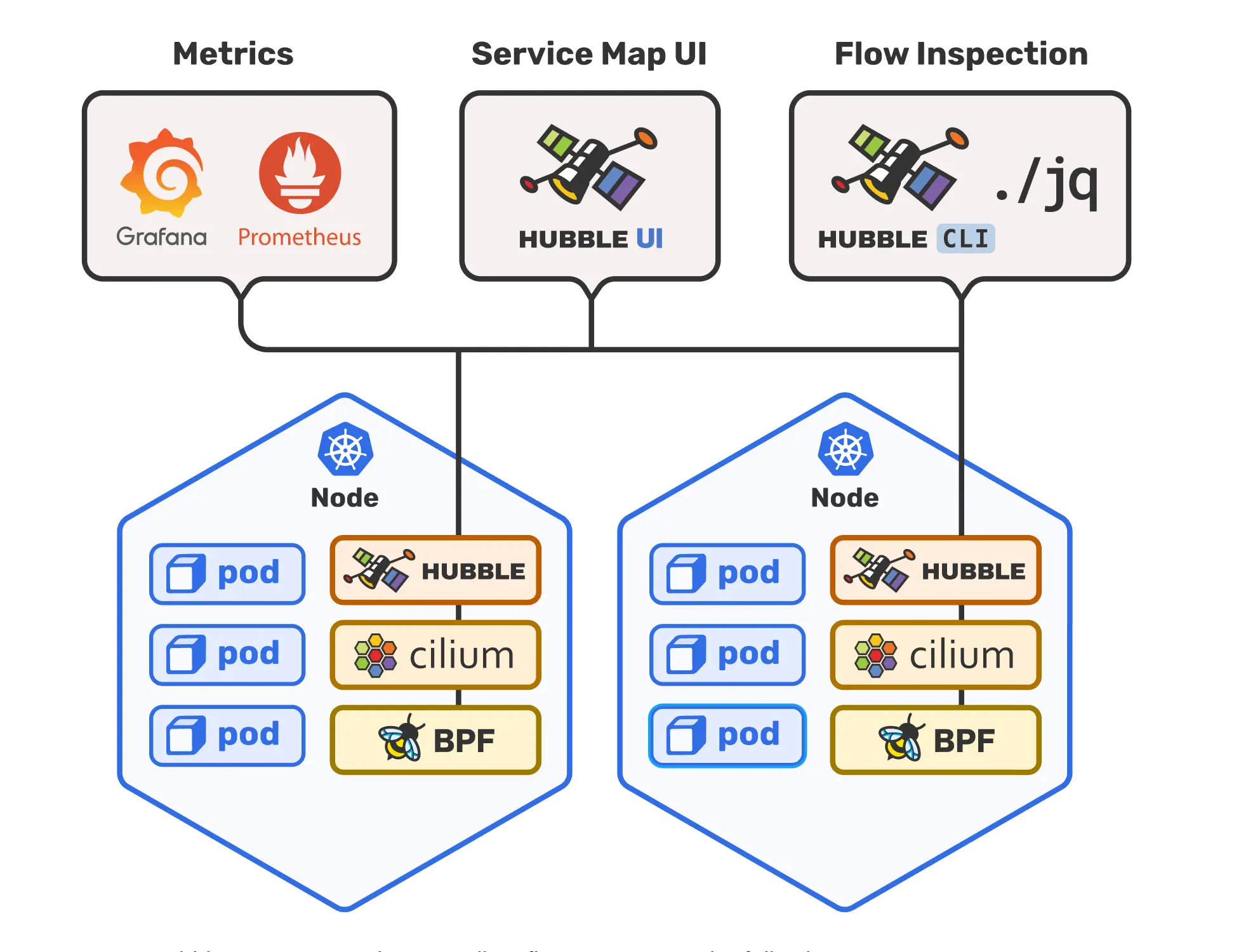

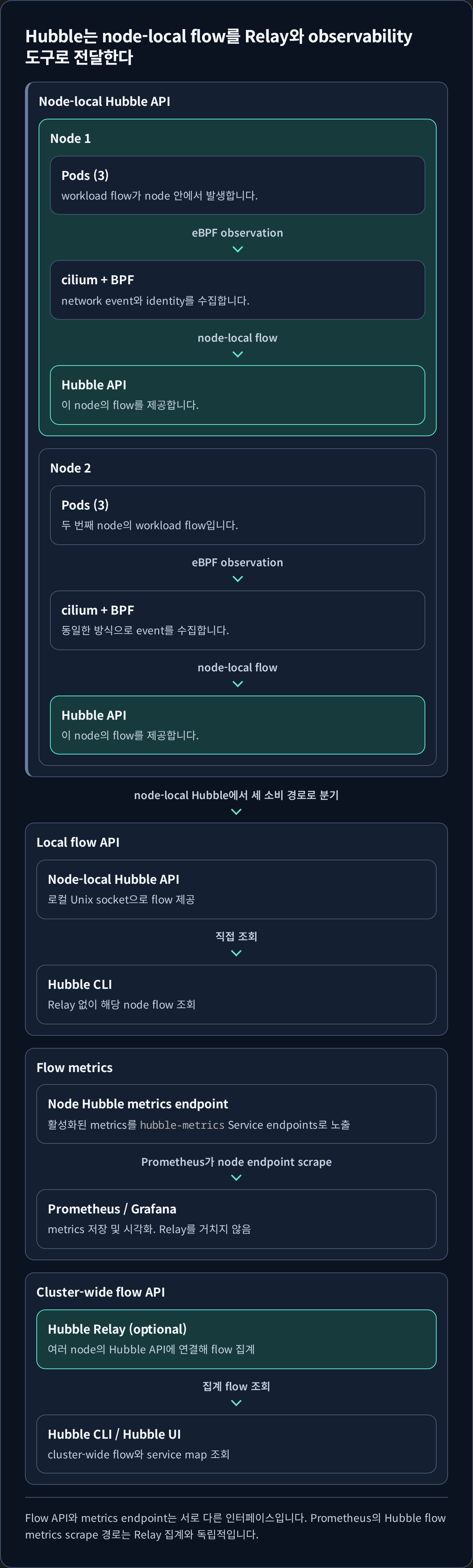

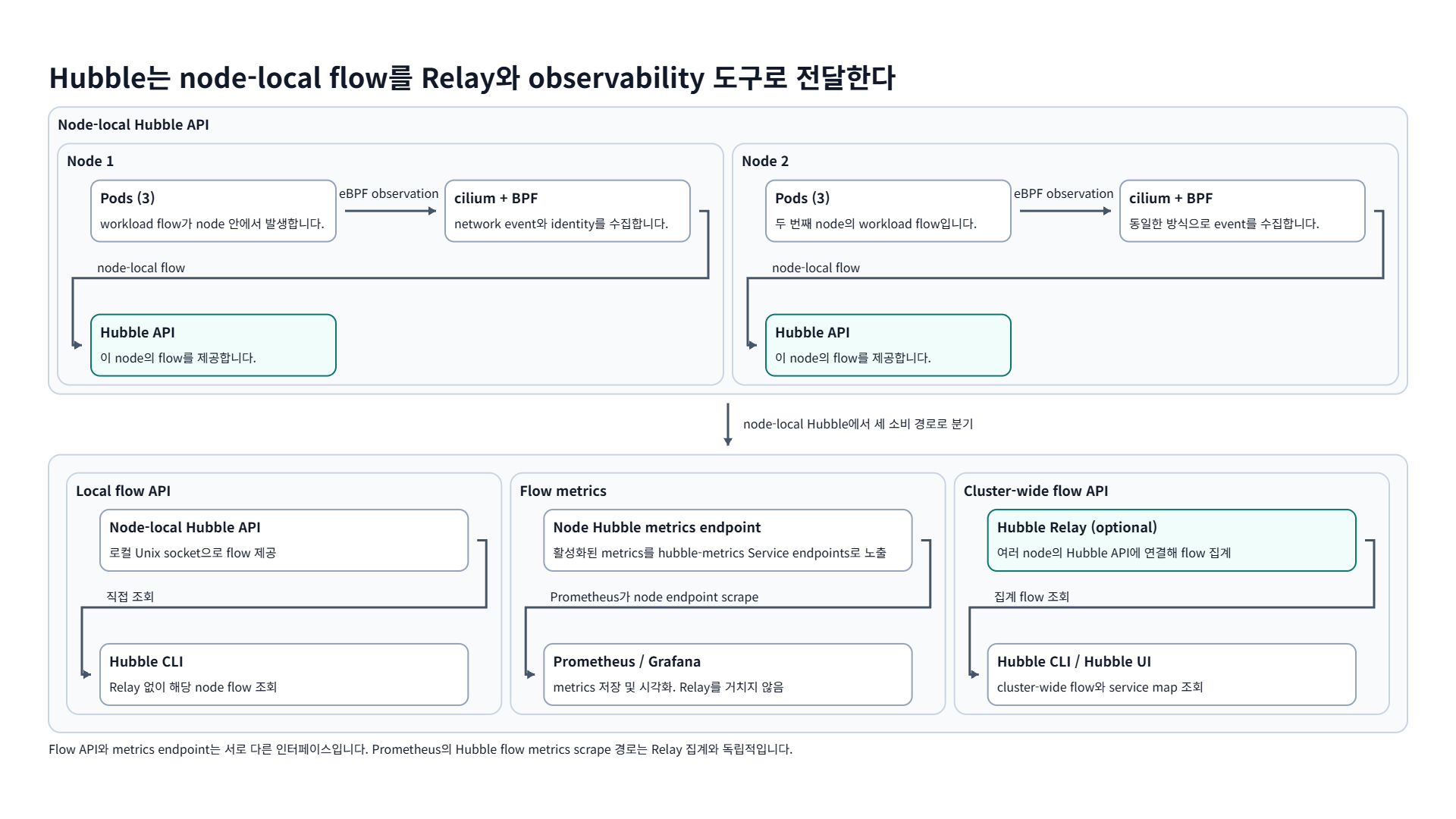

Hubble Architecture - https://github.com/cilium/hubble
Hubble이 답할 수 있는 질문들은 다음과 같습니다.
서비스 종속성 & 통신 맵
- 어떤 서비스끼리 통신하며, 빈도는 얼마나 되는가?
- 서비스 간 의존 관계(그래프)는 어떻게 생겼는가?
- 어떤 HTTP 호출이 이루어지고 있는가?
- 특정 서비스가 소비·생산하는 Kafka 토픽은 무엇인가?
네트워크 모니터링 & 알림
- 통신이 실패한다면 그 원인은 무엇인가?
- DNS 문제인가? 애플리케이션 오류인가? 네트워크 자체 문제인가?
- L4(TCP) 층에서 끊겼는가, L7(HTTP) 층에서 끊겼는가?
- 최근 5분 동안 DNS 해석에 실패한 서비스는?
- 최근 TCP 연결이 끊기거나 타임아웃이 발생한 서비스는?
- 응답받지 못한 TCP SYN 요청 비율은 얼마인가?
애플리케이션 모니터링
- 특정 서비스(또는 전체 클러스터)의 4xx/5xx HTTP 응답 비율은?
- HTTP 요청–응답 지연의 95·99 퍼센타일은?
- 가장 성능이 나쁜 서비스는 어디인가?
- 두 서비스 간 지연 시간은 얼마인가?
보안 관측
- 네트워크 정책 때문에 차단된 서비스는 무엇인가?
- 클러스터 외부에서 접근된 서비스는 어디인가?
- 특정 DNS 이름을 조회한 서비스는?
이처럼 Hubble은 서비스 토폴로지부터 성능·보안 이슈까지, 쿠버네티스 클러스터 내부 네트워크의 현미경 역할을 수행합니다.
Hubble 배포 전 현재 환경 점검
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
## Cilium Status 확인
❯ cilium status
/¯¯\
/¯¯\__/¯¯\ Cilium: OK
\__/¯¯\__/ Operator: OK
/¯¯\__/¯¯\ Envoy DaemonSet: OK
\__/¯¯\__/ Hubble Relay: disabled
\__/ ClusterMesh: disabled
DaemonSet cilium Desired: 3, Ready: 3/3, Available: 3/3
DaemonSet cilium-envoy Desired: 3, Ready: 3/3, Available: 3/3
Deployment cilium-operator Desired: 1, Ready: 1/1, Available: 1/1
Containers: cilium Running: 3
cilium-envoy Running: 3
cilium-operator Running: 1
clustermesh-apiserver
hubble-relay
Cluster Pods: 46/46 managed by Cilium
Helm chart version: 1.17.6
Image versions cilium quay.io/cilium/cilium:v1.17.6@sha256:544de3d4fed7acba72758413812780a4972d47c39035f2a06d6145d8644a3353: 3
cilium-envoy quay.io/cilium/cilium-envoy:v1.33.4-1752151664-7c2edb0b44cf95f326d628b837fcdd845102ba68@sha256:318eff387835ca2717baab42a84f35a83a5f9e7d519253df87269f80b9ff0171: 3
cilium-operator quay.io/cilium/operator-generic:v1.17.6@sha256:91ac3bf7be7bed30e90218f219d4f3062a63377689ee7246062fa0cc3839d096: 1
## Hubble 활성화 여부 확인
❯ cilium config view | grep -i hubble
enable-hubble false
## Cilium 설정 확인
❯ kubectl get cm -n kube-system cilium-config -o json | jq
❯ cilium config view
...
cgroup-root /run/cilium/cgroupv2
cilium-endpoint-gc-interval 5m0s
cluster-id 0
cluster-name default
cluster-pool-ipv4-cidr 172.20.0.0/16
cluster-pool-ipv4-mask-size 24
clustermesh-enable-endpoint-sync false
clustermesh-enable-mcs-api false
cni-exclusive true
cni-log-file /var/run/cilium/cilium-cni.log
custom-cni-conf false
datapath-mode veth
debug true
...
## Hubble 배포 전 Cilium, Hubble 사용 포트 확인 (In Control Plane)
❯ ss -tnlp | grep -iE 'cilium|hubble' | tee before.txt
LISTEN 0 4096 127.0.0.1:41655 0.0.0.0:* users:(("cilium-agent",pid=250860,fd=43))
LISTEN 0 4096 127.0.0.1:9234 0.0.0.0:* users:(("cilium-operator",pid=250940,fd=9))
LISTEN 0 4096 0.0.0.0:9964 0.0.0.0:* users:(("cilium-envoy",pid=251287,fd=25))
LISTEN 0 4096 0.0.0.0:9964 0.0.0.0:* users:(("cilium-envoy",pid=251287,fd=24))
LISTEN 0 4096 127.0.0.1:9891 0.0.0.0:* users:(("cilium-operator",pid=250940,fd=6))
LISTEN 0 4096 127.0.0.1:9890 0.0.0.0:* users:(("cilium-agent",pid=250860,fd=6))
LISTEN 0 4096 127.0.0.1:9879 0.0.0.0:* users:(("cilium-agent",pid=250860,fd=52))
LISTEN 0 4096 127.0.0.1:9878 0.0.0.0:* users:(("cilium-envoy",pid=251287,fd=27))
LISTEN 0 4096 127.0.0.1:9878 0.0.0.0:* users:(("cilium-envoy",pid=251287,fd=26))
LISTEN 0 4096 *:9963 *:* users:(("cilium-operator",pid=250940,fd=7))
############################
## Cilium Debug 명령어 정리
############################
# Cilium 런타임 설정 확인
kubectl exec -n kube-system -c cilium-agent -it ds/cilium -- cilium-dbg config # 모든 에이전트 설정 값 출력
# Cilium 클러스터 상태 상세 보기
kubectl exec -n kube-system -c cilium-agent -it ds/cilium -- cilium-dbg status --verbose # 헬스·버전·에러 등 상세 상태 확인
# Prometheus 메트릭 목록 확인
kubectl exec -n kube-system -c cilium-agent -it ds/cilium -- cilium-dbg metrics list # 수집 가능한 메트릭 이름 나열
# 네임스페이스별 엔드포인트 현황
kubectl get ciliumendpoints -A # 모든 CiliumEndpoint 리소스 조회
# 실시간 패킷 이벤트 모니터
kubectl exec -n kube-system -c cilium-agent -it ds/cilium -- cilium-dbg monitor # 기본 모니터(요약 뷰)
kubectl exec -n kube-system -c cilium-agent -it ds/cilium -- cilium-dbg monitor -v # 상세 레이어,라벨 포함
kubectl exec -n kube-system -c cilium-agent -it ds/cilium -- cilium-dbg monitor -v -v # 패킷 디섹션 정보까지 최대 상세
# 특정 엔드포인트(ID) 관련 이벤트만 필터링
kubectl exec -n kube-system -c cilium-agent -it ds/cilium -- cilium-dbg monitor --related-to=<id> # 해당 엔드포인트 관련 흐름만 표시
# 드롭된 패킷 알림만 보기
kubectl exec -n kube-system -c cilium-agent -it ds/cilium -- cilium-dbg monitor --type drop # drop 이벤트만 출력
# 패킷 페이로드를 Hex로 출력(디섹션 생략)
kubectl exec -n kube-system -c cilium-agent -it ds/cilium -- cilium-dbg monitor -v -v --hex # payload를 16진수로 표시
# L7 이벤트만 보기
kubectl exec -n kube-system -c cilium-agent -it ds/cilium -- cilium-dbg monitor -v --type l7 # HTTP/gRPC 등 L7 로그만 추적
Hubble 배포 (Helm)
기존 Cilium을 배포에 사용되었던 Value를 재사용하고, 아래와 같은 옵션들을 추가해 배포해보도록 하겠습니다. 각 옵션의 용도는 다음과 같습니다.
| 설정 | 설명 |
|---|---|
--set hubble.enabled=true |
Hubble 가시성 기능 전체 활성화 |
--set hubble.relay.enabled=true |
Hubble Relay(gRPC 집계 서비스) 배포 |
--set hubble.ui.enabled=true |
Hubble UI(웹 대시보드) 배포 |
--set hubble.ui.service.type=NodePort |
UI를 NodePort로 노출 |
--set hubble.ui.service.nodePort=31234 |
UI NodePort 번호를 31234로 고정 |
--set hubble.export.static.enabled=true |
플로우 이벤트를 파일로 내보내기 기능 활성화 |
--set hubble.export.static.filePath=/var/run/cilium/hubble/events.log |
내보낼 로그 파일 경로 지정 |
--set prometheus.enabled=true |
Cilium 에이전트 측 메트릭 Service 노출 |
--set operator.prometheus.enabled=true |
Cilium Operator 메트릭도 노출 |
--set hubble.metrics.enableOpenMetrics=true |
Hubble 메트릭을 OpenMetrics(Prometheus 호환) 포맷으로 노출 |
추가 설명 (길어서 분리)
--set hubble.metrics.enabled="{dns,drop,tcp,flow,port-distribution,icmp,httpV2:exemplars=true;labelsContext=source_ip\\,source_namespace\\,source_workload\\,destination_ip\\,destination_namespace\\,destination_workload\\,traffic_direction}"-
활성화할 메트릭 종류 및 옵션 지정
- 메트릭 수집 -
dns,drop,tcp,flow,port-distribution,icmp,httpV2 - Latency Exemplar 기록 활성화 -
httpV2:exemplars=true - 메트릭에 소스/목적지 IP·네임스페이스 등 라벨 포함 -
labelsContext=source_ip\\,source_namespace\\...
- 메트릭 수집 -
1
2
3
4
5
6
7
8
9
10
11
12
helm upgrade cilium cilium/cilium --namespace kube-system --reuse-values \
--set hubble.enabled=true \
--set hubble.relay.enabled=true \
--set hubble.ui.enabled=true \
--set hubble.ui.service.type=NodePort \
--set hubble.ui.service.nodePort=31234 \
--set hubble.export.static.enabled=true \
--set hubble.export.static.filePath=/var/run/cilium/hubble/events.log \
--set prometheus.enabled=true \
--set operator.prometheus.enabled=true \
--set hubble.metrics.enableOpenMetrics=true \
--set hubble.metrics.enabled="{dns,drop,tcp,flow,port-distribution,icmp,httpV2:exemplars=true;labelsContext=source_ip\,source_namespace\,source_workload\,destination_ip\,destination_namespace\,destination_workload\,traffic_direction}"
Hubble 배포 확인
Hubble 상태 확인
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
## Cilium Status 확인 (Hubble Relay: OK)
❯ cilium status
/¯¯\
/¯¯\__/¯¯\ Cilium: OK
\__/¯¯\__/ Operator: OK
/¯¯\__/¯¯\ Envoy DaemonSet: OK
\__/¯¯\__/ Hubble Relay: OK
\__/ ClusterMesh: disabled
DaemonSet cilium Desired: 3, Ready: 3/3, Available: 3/3
DaemonSet cilium-envoy Desired: 3, Ready: 3/3, Available: 3/3
Deployment cilium-operator Desired: 1, Ready: 1/1, Available: 1/1
Deployment hubble-relay Desired: 1, Ready: 1/1, Available: 1/1
Deployment hubble-ui Desired: 1, Ready: 1/1, Available: 1/1
Containers: cilium Running: 3
cilium-envoy Running: 3
cilium-operator Running: 1
clustermesh-apiserver
hubble-relay Running: 1
hubble-ui Running: 1
Cluster Pods: 48/48 managed by Cilium
Helm chart version: 1.17.6
Image versions cilium quay.io/cilium/cilium:v1.17.6@sha256:544de3d4fed7acba72758413812780a4972d47c39035f2a06d6145d8644a3353: 3
cilium-envoy quay.io/cilium/cilium-envoy:v1.33.4-1752151664-7c2edb0b44cf95f326d628b837fcdd845102ba68@sha256:318eff387835ca2717baab42a84f35a83a5f9e7d519253df87269f80b9ff0171: 3
cilium-operator quay.io/cilium/operator-generic:v1.17.6@sha256:91ac3bf7be7bed30e90218f219d4f3062a63377689ee7246062fa0cc3839d096: 1
hubble-relay quay.io/cilium/hubble-relay:v1.17.6@sha256:7d17ec10b3d37341c18ca56165b2f29a715cb8ee81311fd07088d8bf68c01e60: 1
hubble-ui quay.io/cilium/hubble-ui-backend:v0.13.2@sha256:a034b7e98e6ea796ed26df8f4e71f83fc16465a19d166eff67a03b822c0bfa15: 1
hubble-ui quay.io/cilium/hubble-ui:v0.13.2@sha256:9e37c1296b802830834cc87342a9182ccbb71ffebb711971e849221bd9d59392: 1
## Cilium 설정 확인 (두 명령어 동일)
❯ kubectl get cm -n kube-system cilium-config -o json | grep -i hubble
❯ cilium config view | grep -i hubble
enable-hubble true
enable-hubble-open-metrics true
hubble-disable-tls false
hubble-export-allowlist
hubble-export-denylist
hubble-export-fieldmask
hubble-export-file-max-backups 5
hubble-export-file-max-size-mb 10
hubble-export-file-path /var/run/cilium/hubble/events.log
hubble-listen-address :4244
hubble-metrics dns drop tcp flow port-distribution icmp httpV2:exemplars=true;labelsContext=source_ip,source_namespace,source_workload,destination_ip,destination_namespace,destination_workload,traffic_direction
hubble-metrics-server :9965
hubble-metrics-server-enable-tls false
hubble-socket-path /var/run/cilium/hubble.sock
hubble-tls-cert-file /var/lib/cilium/tls/hubble/server.crt
hubble-tls-client-ca-files /var/lib/cilium/tls/hubble/client-ca.crt
hubble-tls-key-file /var/lib/cilium/tls/hubble/server.key
## Hubble 관련 Secret 확인
❯ kubectl get secret -n kube-system | grep -iE 'cilium-ca|hubble'
cilium-ca Opaque 2 3m19s
hubble-ca-secret Opaque 2 78d
hubble-relay-client-certs kubernetes.io/tls 3 3m19s
hubble-server-certs kubernetes.io/tls 3 3m19s
## Cilium, Hubble 사용 포트 확인 (In Control Plane)
root@k8s-m1:~# ss -tnlp | grep -iE 'cilium|hubble' | tee after.txt
LISTEN 0 4096 127.0.0.1:41655 0.0.0.0:* users:(("cilium-agent",pid=252230,fd=52))
LISTEN 0 4096 127.0.0.1:9234 0.0.0.0:* users:(("cilium-operator",pid=250940,fd=9))
LISTEN 0 4096 0.0.0.0:9964 0.0.0.0:* users:(("cilium-envoy",pid=251287,fd=25))
LISTEN 0 4096 0.0.0.0:9964 0.0.0.0:* users:(("cilium-envoy",pid=251287,fd=24))
LISTEN 0 4096 127.0.0.1:9891 0.0.0.0:* users:(("cilium-operator",pid=250940,fd=6))
LISTEN 0 4096 127.0.0.1:9890 0.0.0.0:* users:(("cilium-agent",pid=252230,fd=6))
LISTEN 0 4096 127.0.0.1:9879 0.0.0.0:* users:(("cilium-agent",pid=252230,fd=60))
LISTEN 0 4096 127.0.0.1:9878 0.0.0.0:* users:(("cilium-envoy",pid=251287,fd=27))
LISTEN 0 4096 127.0.0.1:9878 0.0.0.0:* users:(("cilium-envoy",pid=251287,fd=26))
LISTEN 0 4096 *:4244 *:* users:(("cilium-agent",pid=252230,fd=39))
LISTEN 0 4096 *:9965 *:* users:(("cilium-agent",pid=252230,fd=32))
LISTEN 0 4096 *:9963 *:* users:(("cilium-operator",pid=250940,fd=7))
LISTEN 0 4096 *:9962 *:* users:(("cilium-agent",pid=252230,fd=7))
root@k8s-m1:~# vim -d before.txt after.txt

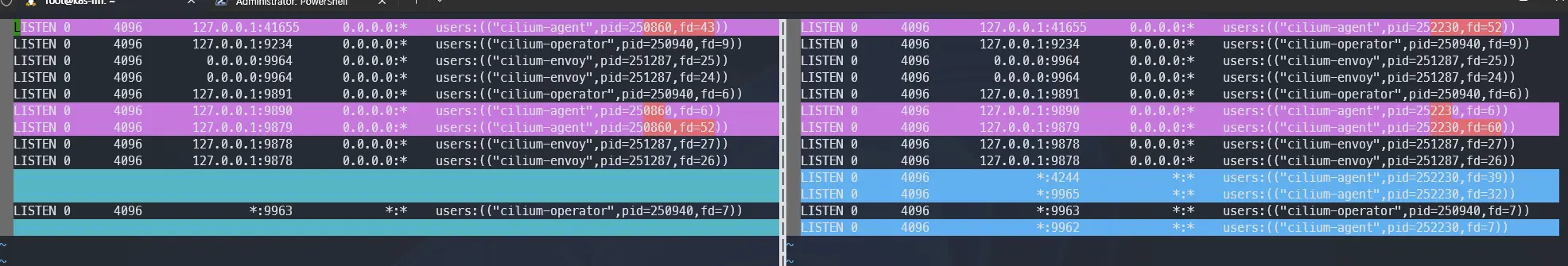

Hubble 배포 전 & 배포 후 포트 변경 확인
새로 4244(Hubble gRPC), 9965(Hubble Metrics), 9962(Cilium Metrics)의 포트가 추가된 것 확인할 수 있습니다.
특히 4244 포트는 각 노드의 cilium-agent가 Hubble gRPC 서비스를 외부에 열어주는 핵심 포트로, 클러스터 네트워크 이벤트를 gRPC 스트림으로 실시간 노출합니다.
hubble-relay 컴포넌트가 이 4244 포트를 통해 각 노드의 cilium-agent와 연결하고, 여러 노드의 이벤트를 집계하여 UI나 CLI 등 클러스터 전체 관점에서 조회가 가능하게 만들어줍니다.
여기에 hubble-peer라는 ClusterIP 서비스가 있는데, 이 서비스가 각 노드의 4244 포트를 백엔드(Endpoints)로 묶어줍니다. Relay가 바로 이 peer 서비스를 통해 각 노드와 통신합니다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
## 각 노드에서 포트 확인
❯ for i in m1 w1 w2 ; do echo ">> node : k8s-$i <<"; ssh k8s-$i sudo ss -tnlp |grep 4244 ; echo; done
>> node : k8s-m1 <<
LISTEN 0 4096 *:4244 *:* users:(("cilium-agent",pid=252230,fd=39))
>> node : k8s-w1 <<
LISTEN 0 4096 *:4244 *:* users:(("cilium-agent",pid=3251969,fd=34))
>> node : k8s-w2 <<
LISTEN 0 4096 *:4244 *:* users:(("cilium-agent",pid=2654424,fd=54))
## hubble-peer 서비스/엔드포인트 확인
❯ kubectl get svc,ep -n kube-system hubble-peer
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/hubble-peer ClusterIP 10.96.145.0 <none> 443/TCP 5h55m
NAME ENDPOINTS AGE
endpoints/hubble-peer 192.168.10.100:4244,192.168.10.101:4244,192.168.10.102:4244 5h55m
## hubble relay config 확인
❯ kubectl describe cm -n kube-system hubble-relay-config
...
cluster-name: default
peer-service: "hubble-peer.kube-system.svc.cluster.local.:443"
listen-address: :4245
...
Hubble 접속 확인
1
2
3
4
5
6
7
8
9
10
## 아까 서비스의 노드포트로 지정한 31234 포트 확인
❯ kubectl get svc | grep hubble-ui
hubble-ui NodePort 10.233.17.147 <none> 80:31234/TCP 46h

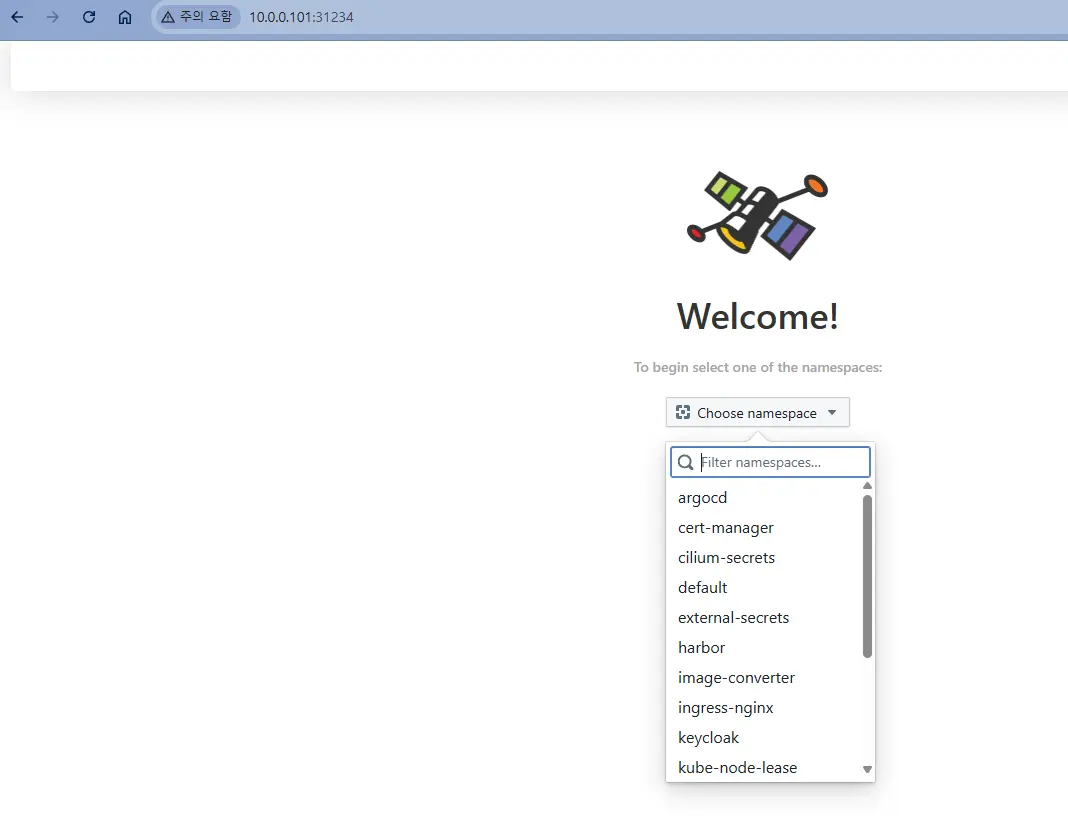

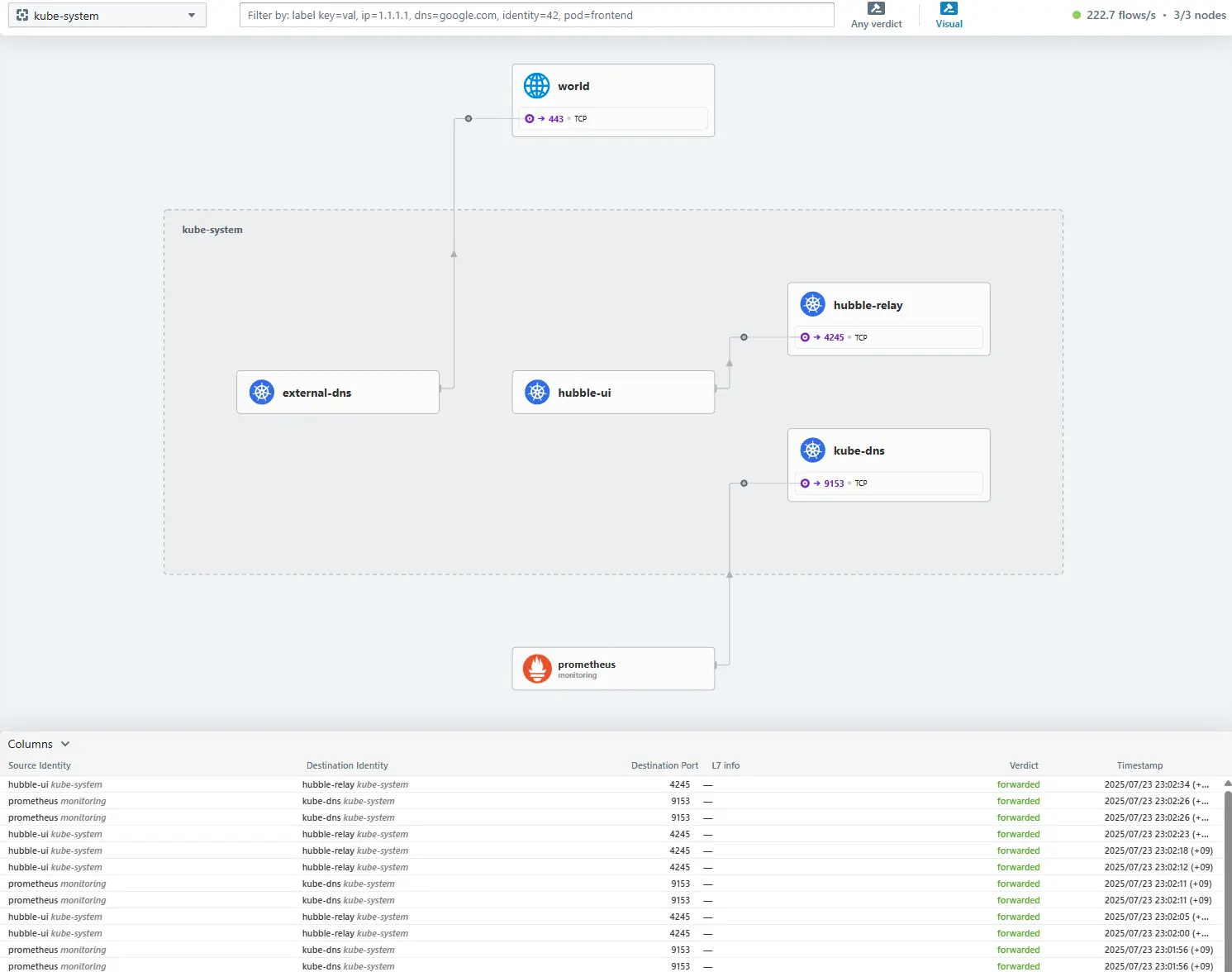

## Node IP 확인 후 브라우저에서 <Node IP>:31234 로 접속 (Node IP -> 10.0.0.101로 접속)
❯ kubectl get no -o wide
NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME
k8s-m1 Ready control-plane 216d v1.33.2 10.0.0.101 <none> Ubuntu 24.04.1 LTS 6.8.0-63-generic containerd://2.0.5
k8s-w1 Ready <none> 216d v1.33.2 10.0.0.201 <none> Ubuntu 24.04.1 LTS 6.8.0-63-generic containerd://2.0.5
k8s-w2 Ready <none> 216d v1.33.2 10.0.0.202 <none> Ubuntu 24.04.1 LTS 6.8.0-63-generic containerd://2.0.5
Hubble CLI 알아보기
이번에는 Hubble CLI를 설치하고 사용하는 방법을 알아보겠습니다. Hubble은 기본적으로 Hubble Relay의 gRPC API에 연결하여 네트워크 흐름을 조회합니다. 이를 위해 먼저 로컬 포트로 API 접근을 연결해 줘야 합니다.
Install Hubble CLI
1
2
3
4
5
6
7
8
# Hubble CLI Install <https://docs.cilium.io/en/stable/observability/hubble/setup/#install-the-hubble-client>
HUBBLE_VERSION=$(curl -s https://raw.githubusercontent.com/cilium/hubble/master/stable.txt)
HUBBLE_ARCH=amd64
if [ "$(uname -m)" = "aarch64" ]; then HUBBLE_ARCH=arm64; fi
curl -L --fail --remote-name-all https://github.com/cilium/hubble/releases/download/$HUBBLE_VERSION/hubble-linux-${HUBBLE_ARCH}.tar.gz{,.sha256sum}
sudo tar xzvfC hubble-linux-${HUBBLE_ARCH}.tar.gz /usr/local/bin
which hubble
hubble status
Hubble API 접근을 위한 Port-Forward 설정
hubble CLI는 기본적으로 로컬의 localhost:4245를 참조하지만, 보통 로컬과 클러스터는 따로 있는 경우가 많습니다. 해당 경우 직접 API 주소를 명시해서 외부에서 사용하거나 포트 포워딩을 한 뒤 사용해야합니다. 저는 hubble config set port-forward true 해당 명령어를 통해 hubble 명령어를 칠 때 자동으로 port-forward해서 사용하도록 하겠습니다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
## kubeconfig를 로컬 PC에 구성한 경우 (명령어에 Endpoint 명시)
hubble status --server <API-SERVER-ENDPOINT>:4245
## server 주소를 기본값으로 설정 (Endpoint 설정 유지)
hubble config set server <API-SERVER-ENDPOINT>:4245
## Hubble Relay를 로컬 4245 포트로 연결
cilium hubble port-forward &
## Hubble CLI를 날릴 때 단발성으로 잠깐 포트포워딩
hubble <command> -P
## Hubble CLI를 날릴 때 포트포워딩을 하는 설정을 유지 (-P 옵션 없이도 자동 포트포워딩)
hubble config set port-forward true
###################################
## Hubble CLI Test
###################################
## 클러스터는 외부에 있지만 기본으로 localhost인 127.0.0.1:4245 로 API를 요청 (실패)
❯ hubble status
failed getting status: rpc error: code = Unavailable desc = connection error: desc = "transport: Error while dialing: dial tcp 127.0.0.1:4245: connect: connection refused"
## 포트포워딩 자동 설정
❯ hubble config set port-forward true
## 설정 확인
❯ hubble config view
...
kube-namespace: kube-system
kubeconfig: ""
port-forward: true
port-forward-port: "4245"
request-timeout: 12s
server: localhost:4245
...
## 명령어 다시 시도 (성공)
❯ hubble status
Healthcheck (via 127.0.0.1:4245): Ok
Current/Max Flows: 12,285/12,285 (100.00%)
Flows/s: 225.93
Connected Nodes: 3/3
# You can also query the flow API and look for flows
❯ k get ciliumendpoints.cilium.io -n kube-system
NAME SECURITY IDENTITY ENDPOINT STATE IPV4 IPV6
coredns-675485d6df-vrnqg 2793 ready 10.233.66.62
coredns-675485d6df-xkf24 2793 ready 10.233.65.168
coredns-secondary-786c7b8cb9-jlmp5 47610 ready 10.233.64.145
coredns-secondary-786c7b8cb9-nr99w 47610 ready 10.233.66.75
dns-autoscaler-c54cbdb65-pbph5 40763 ready 10.233.66.77
dns-autoscaler-secondary-85746d6f77-v5rpv 37943 ready 10.233.66.226
external-dns-7c55468cb8-sljnj 9341 ready 10.233.64.154
hubble-relay-5dcd46f5c-4rf8n 61428 ready 10.233.65.13
hubble-ui-76d4965bb6-pgcv7 817 ready 10.233.65.37
metrics-server-77bd77b6cb-g4z2t 3009 ready 10.233.64.1
❯ hubble observe # Kubernetes 클러스터 내에서 발생하고 있는 네트워크 흐름(flow) 이벤트 확인
Jul 24 13:42:21.107: 127.0.0.1:8080 (world) <> kube-system/coredns-675485d6df-xkf24 (ID:2793) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.107: 127.0.0.1:8080 (world) <> kube-system/coredns-675485d6df-xkf24 (ID:2793) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.107: 127.0.0.1:8080 (world) <> kube-system/coredns-675485d6df-xkf24 (ID:2793) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.107: 127.0.0.1:8080 (world) <> kube-system/coredns-675485d6df-xkf24 (ID:2793) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.107: 127.0.0.1:8080 (world) <> kube-system/coredns-675485d6df-xkf24 (ID:2793) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.108: 127.0.0.1:60146 (world) <> kube-system/coredns-675485d6df-xkf24 (ID:2793) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.108: 127.0.0.1:60146 (world) <> kube-system/coredns-675485d6df-xkf24 (ID:2793) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.127: 127.0.0.1:35786 (world) <> kube-system/coredns-secondary-786c7b8cb9-jlmp5 (ID:47610) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.127: 127.0.0.1:8080 (world) <> kube-system/coredns-secondary-786c7b8cb9-jlmp5 (ID:47610) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.127: 127.0.0.1:8080 (world) <> kube-system/coredns-secondary-786c7b8cb9-jlmp5 (ID:47610) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.127: 127.0.0.1:35786 (world) <> kube-system/coredns-secondary-786c7b8cb9-jlmp5 (ID:47610) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.127: 127.0.0.1:35786 (world) <> kube-system/coredns-secondary-786c7b8cb9-jlmp5 (ID:47610) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.127: 127.0.0.1:8080 (world) <> kube-system/coredns-secondary-786c7b8cb9-jlmp5 (ID:47610) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.127: 127.0.0.1:8080 (world) <> kube-system/coredns-secondary-786c7b8cb9-jlmp5 (ID:47610) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.127: 127.0.0.1:8080 (world) <> kube-system/coredns-secondary-786c7b8cb9-jlmp5 (ID:47610) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.127: 127.0.0.1:35786 (world) <> kube-system/coredns-secondary-786c7b8cb9-jlmp5 (ID:47610) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.162: 127.0.0.1:54966 (world) <> kube-system/hubble-relay-5dcd46f5c-4rf8n (ID:61428) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.163: 127.0.0.1:54966 (world) <> kube-system/hubble-relay-5dcd46f5c-4rf8n (ID:61428) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.163: 127.0.0.1:54966 (world) <> kube-system/hubble-relay-5dcd46f5c-4rf8n (ID:61428) pre-xlate-rev TRACED (TCP)
Jul 24 13:42:21.163: 127.0.0.1:54966 (world) <> kube-system/hubble-relay-5dcd46f5c-4rf8n (ID:61428) pre-xlate-rev TRACED (TCP)
❯ hubble observe -f # 클러스터 내에서 발생하는 모든 네트워크 흐름 이벤트를 실시간으로 스트리밍하여 화면에 출력
❯ hubble observe -f --pod {POD_NAME} # 특정 Ppd에 대한 네트워크 흐름 이벤트 확인
❯ hubble observe -f --namespace my-namespace # 특정 Namespace에 대한 네트워크 흐름 이벤트 확인
Reference
- Cilium Docs - Introduction to Cilium & Hubble
- Cilium Docs - Network Observability with Hubble
- Cilium Docs - Service Map & Hubble UI
- Cilium Docs - Setting up Hubble Observability
- Cilium Github
궁금하신 점이나 추가해야 할 부분은 댓글이나 아래의 링크를 통해 문의해주세요.
Written with KKam._.Ji
This post is licensed under CC BY 4.0 by the author.
