NAT (Network Address Translation) [개념, 설정법]
NAT란 IP Packet에 있는 출발지 및 목적지의 IP 주소와 TCP/UDP 포트 숫자 등을 바꿔가면서 네트워크 트래픽을 주고받을 수 있게 하는 기술입니다.
1. NAT의 사용 목적
1.1. IP 주소 절약
NAT 기술을 사용하면, 하나의 공인 IP 주소를 사용하여 여러 대의 호스트가 인터넷에 접속할 수 있습니다. 가정에서 공유기를 사용하여 하나의 인터넷 회선을 사용해 여러 PC와 모바일 기기를 연결하여 사용할 때, 우리가 인터넷 사용이 가능한 이유는 인터넷 공유기에 NAT 기능이 탑재되어 있기 때문입니다.
1.2. 보안
NAT의 특성을 사용하면 IP를 숨길 수 있습니다. 라우터 외부로 트래픽이 나갈 때는 사설 IP가 공인 IP 주소로 바뀌므로 공격자가 라우터 안쪽에 있는 사설 IP를 알 수 없습니다. 따라서 공격자는 공격 대상의 최종 목적지를 알아내기가 어렵습니다. 이러한 이유로 인해 NAT 기술을 사용하여 내부 네트워크 및 호스트를 보호할 수 있습니다. (보안 측면 ↑)
2. NAT의 동작 원리
집에서 사용하는 인터넷 공유기를 통해 외부에 있는 웹 서버에 접근할 경우, 해당 요청 패킷은 반드시 해당 공유기(Gateway)를 거치게 되어 있습니다. 이때, 출발자의 Private IP 주소가 그대로 외부 인터넷에 송신될 경우, 수신 측(Web Server)은 알 수 없는 사설망의 IP 주소이므로 최종적으로 Packet을 어디로 보내야 할지 알 수 없습니다.
2.1. 동작 순서
- 패킷 헤더에 출발지와 목적지 주소를 기록 (출발지 주소 => Private IP)
1 2 3
- PC(호스트) 에서 출발 # 출발지 IP 주소 : 10.0.0.1 # 목적지 IP 주소 : 200.100.10.1
- 기본 게이트웨이(공유기 등)에서는 외부로 나가는 패킷을 인식 (PAT) => 출발지 IP 주소를 게이트웨이 자신의 공인 IP 주소로 변경 (별도의 NAT Table을 보관)
1 2 3
- Default Gateway에서 다시 출발 # 출발지 IP 주소 : 10.0.0.1 -> 150.150.0.1 (재기록하여 변경) # 목적지 IP 주소 : 200.100.10.1
프로토콜 사설 IP 주소 출발지 IP 주소 목적지 IP 주소 TCP 10.0.0.1 150.150.0.1 200.100.10.1 - 웹 서버에서 수신한 데이터를 처리한 후, 응답하여 보내는 패킷에 출발지와 목적지의 IP 주소를 포함시켜 출발지로 재전송
(목적지 IP => Host의 Default Gateway 공인 IP 주소)1 2 3
- 웹 서버에서 출발 # 출발지 IP 주소 : 200.100.10.1 # 목적지 IP 주소 : 150.150.0.1
- 호스트의 기본 게이트웨이에서 웹 서버가 보낸 패킷을 받으면, 기록해 두었던 NAT 테이블을 참조하여 최종 목적지인 호스트의 사설 IP 주소로 변경하여 해당 호스트로 패킷을 전달
1 2 3
- 기본 게이트웨이에서 다시 출발 # 출발지 IP 주소 : 200.100.10.1 # 목적지 IP 주소 : 150.150.0.1 -> 10.0.0.1 (재기록하여 변경, Public IP => Private IP)
사설 네트워크에 한 대의 호스트가 아닌 여러 대의 호스트가 같은 목적지와 통신하고자 할 때, 되돌아오는 패킷의 최종 목적지가 어디가 되어야 하는지 혼선이 생길 수 있습니다.
이러한 문제를 해결하기 위해 별도의 추가 포트를 설정하여 패킷을 구분하는 PAT 방식 또는 NAPT 방식을 사용합니다.
NAT이 작동하는 과정은 네트워크의 성능에 영향을 미칩니다.
=> 패킷에 변화가 생기기 때문 (IP, TCP/UDP의 체크섬이 다시 계산되어 재기록해야 하기 때문)
3. 주소 할당 방식에 따른 NAT 종류 구분
3.1. Static NAT (1:1 NAT)
공인 IP 주소와 사설 IP 주소가 1:1로 매칭되는 방식 => 주로 사설 IP 주소를 사용하는 서버가 여러 가지 역할을 할 때, 포트 포워딩을 목적으로 사용
- 포트 포워딩(Port forwarding) => 특정 서비스에 임의의 포트를 지정하여 해당 포트를 통해 특정 서비스의 경로를 지정해 주는 기능
3.2. Dynamic NAT (N:N NAT)
여러 개의 공인 IP 주소 대비 사설 IP 개수가 더 많을 경우, 즉 내부 네트워크에 호스트의 수가 많을 경우 사용

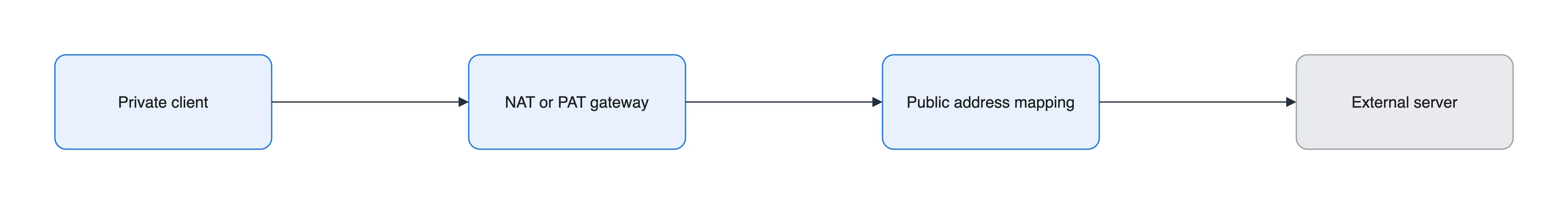

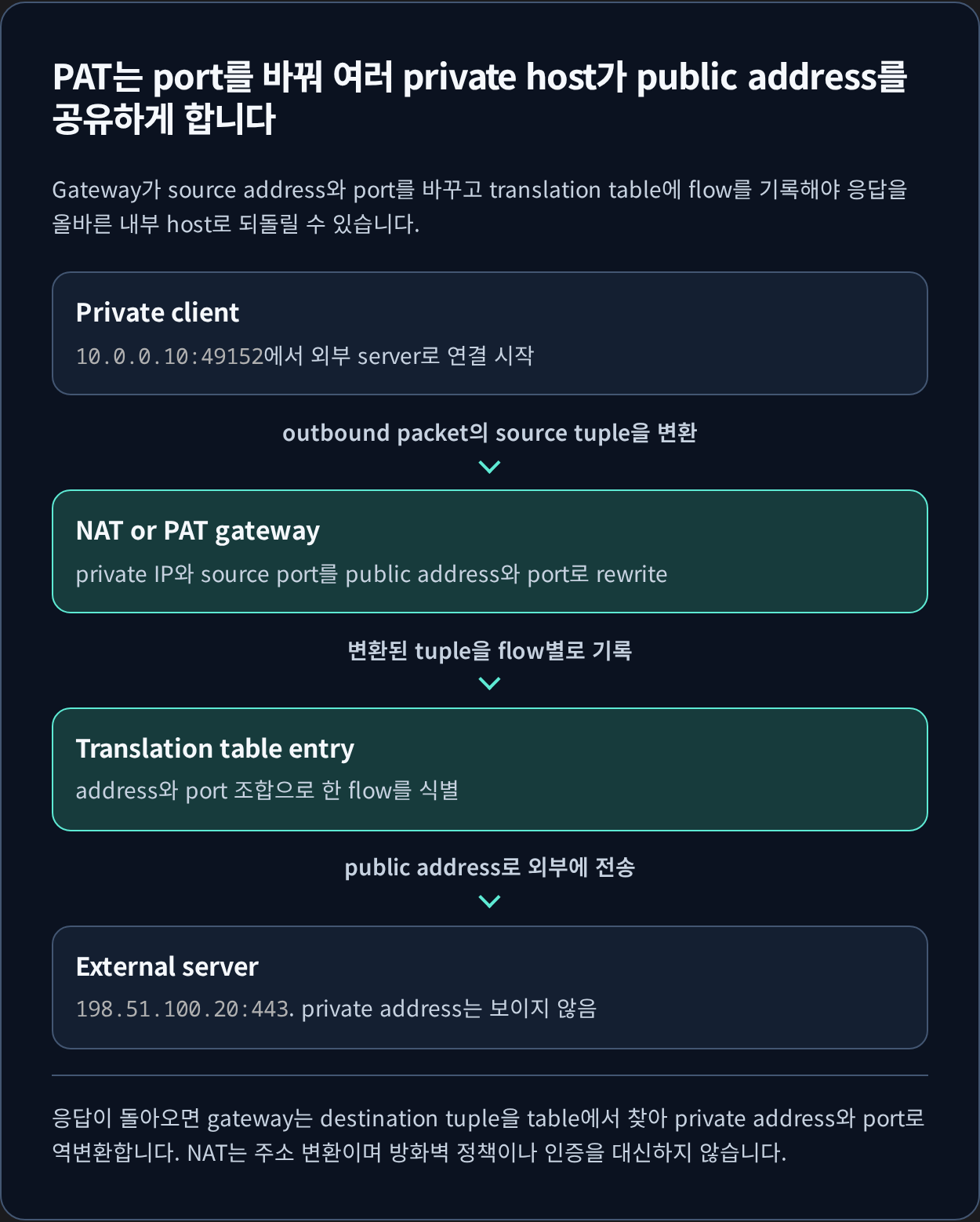

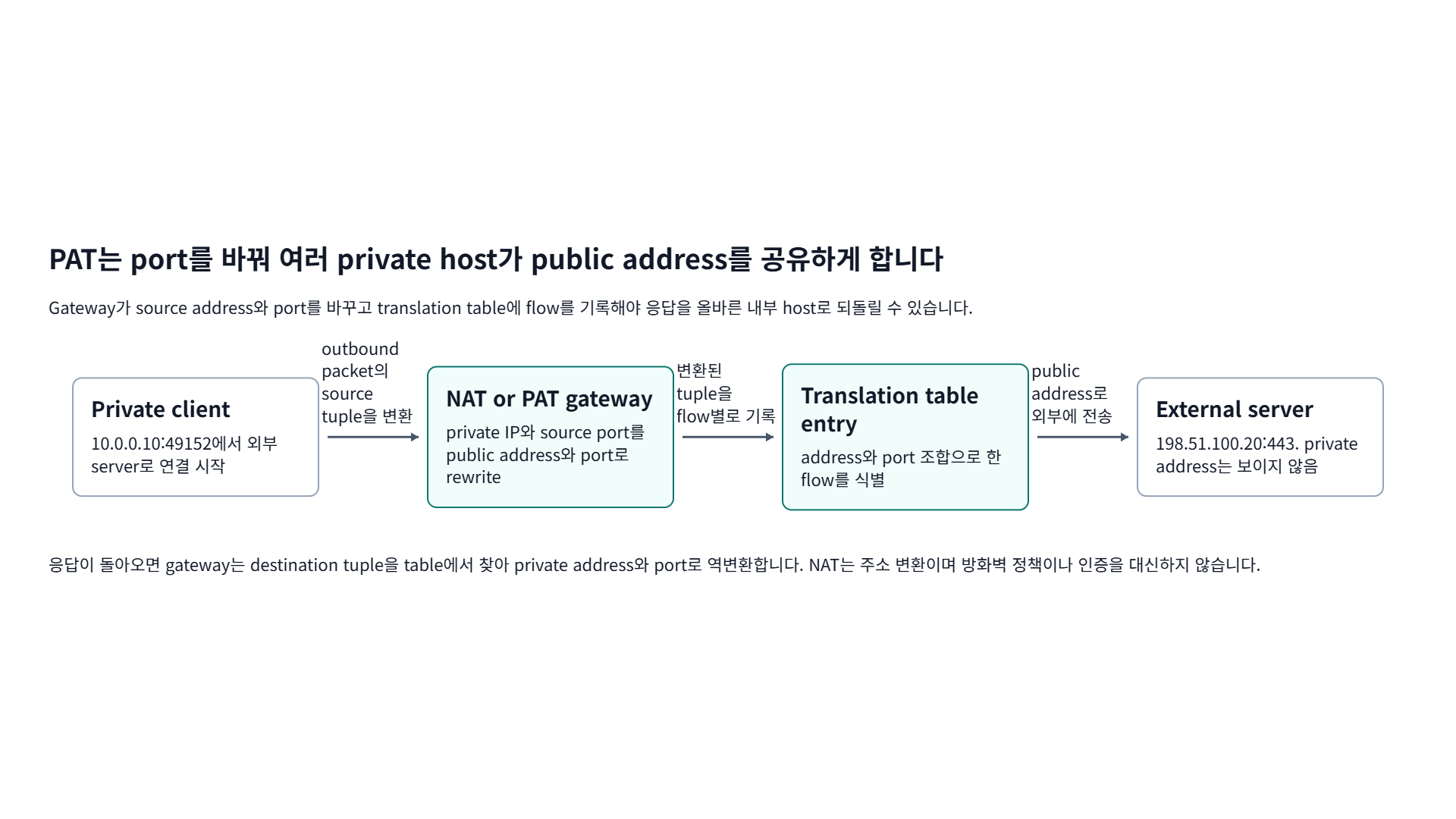

3.3. PAT(Port Address Translation, NAPT : Network Address Port Translation) (1:N)
- 공인 IP 주소 1개에 사설 IP 주소 여러 개가 매칭되는 방식.
- 외부 인터넷에서 들어오는 패킷을 내부 네트워크 내에 있는 목적지에 올바로 전달해 주기 위해 사용
- 사설 네트워크 내 각 호스트에 임의의 포트 번호를 지정하여 사설 IP와 해당 포트 번호를 공인 IP 주소와 해당 포트 번호로 매칭/치환하는 방식
4. 패킷 방향에 따른 NAT 종류 구분
4.1. SNAT (Source Network Address Translation)
- 내부 IP(Source)를 게이트웨이의 공인 IP 주소로 바꾸어주는 방식 ex) 인터넷 공유기
4.2. DNAT (Destination Network Address Translation)
- 외부에서 내부로 들어오는 패킷에 있는 목적지(Destination) IP 주소를 변경하여 최종적으로 내부에 있는 호스트에 패킷이 도달할 수 있도록 하는 것. ex) 방화벽, 로드 밸런서(Load Balancer)
5. PAT 방식, DNAT 방식 실습
5.1. PAT 방식
- 내부의 변환될 대상을 지정 (Source)
1
access-list <list num> permit <대상 네트워크의 대표주소> <WildCard>
- 라우터의 각 인터페이스에 내부와 외부를 특정
1
2
ip nat inside
ip nat outside
- NAT 명령어 사용
1
2
3
4
ip nat inside source list <list name> int f0/1 overload
=> inside의 IP를 인터페이스 f0/1에 해당하는 주소로 변환하겠다.
=> overload (다수의 사설 IP가 공인 IP에 과적되는 방식으로 변환)
5.2. DNAT 방식
- 외부에서 들어오는 Request를 서버 IP로 전달하는 명령어
1
ip nat inside source static <서버 주소> <외부 인터페이스 주소>
- 포트를 통해 외부에서 들어오는 Request를 서버 IP로 전달 (80포트)
1
ip nat inside source static tcp <서버 주소> <외부 인터페이스 주소> <포트 번호>
5.3. IP가 변경되어 들어오고 나가는 것 확인
1
do sh ip nat tran
5.4. 결과
5.4.1. 토폴로지 구조
5.4.2. Private PC0(192.168.0.10)에서 Router 3(20.20.20.100)으로 Ping
5.4.3. Private IP => Public IP로 변환되는 것 확인 ( IN Router 0 )
궁금하신 점이나 추가해야 할 부분은 댓글이나 아래의 링크를 통해 문의해주세요.
