Kubernetes Pod로 Jenkins Agent 구성하기

Posted Oct 21, 2024 Updated Jan 1, 2025

By KKamJi

views 6 min read

WhaTap과 Kubernetes Pod로 Jenkins Agent 동적 생성하기 인프랩의 EC2 Spot Instance를 활용한 Jenkins 기반의 CI/CD 구축 사례 사례를 통해 Jenkins Master-Agent 구성에 대해 접하게 되었습니다.

Master-Agent 구성이란 빌드와 배포 작업을 분리하고 리소스 분산을 통한 효율적이고 확장 가능한 CI/CD 환경을 제공하는 방식입니다. 이를 통해 Jenkins Master가 병목 현상을 피하고, 여러 작업을 동시에 병렬로 수행할 수 있게 되어 성능이 크게 향상될 수 있습니다.

특히 고가용성(HA)을 요구하는 환경에서 Master-Agent 구성은 필수적이라고 생각합니다. 최근 기술 면접에서 Jenkins Agent 구성에 대한 질문을 받게 되었습니다. 이 경험을 통해 Jenkins Master-Agent 구성의 중요성을 다시 한번 깨닫게 되었습니다. 이에 따라 Jenkins Master-Agent 환경을 직접 구축하고 정리하는 과정을 통해 여러분께 효율적이고 확장 가능한 Jenkins 환경을 구축하는 방법에 대한 제 경험과 배움을 공유하고자 합니다.

사전 준비 사항

Kubernetes Cluster
Jenkins Server
Jenkins Server에서 Kubernetes 클러스터에 접근

Jenkins에 Kubernetes Plugin 설치

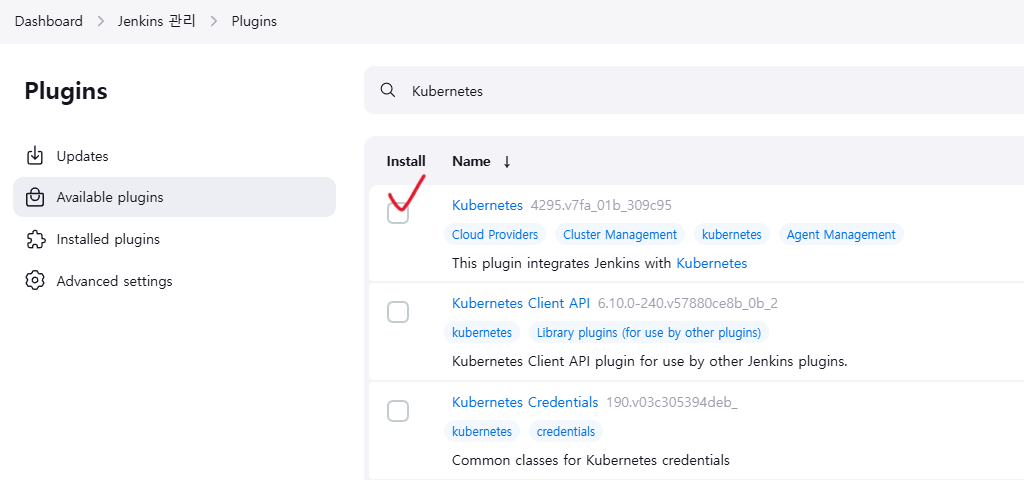

Dashboard -> Jenkins 관리 -> Plugins -> Available plugins에 접속후 Kubernetes Plugin을 설치합니다.

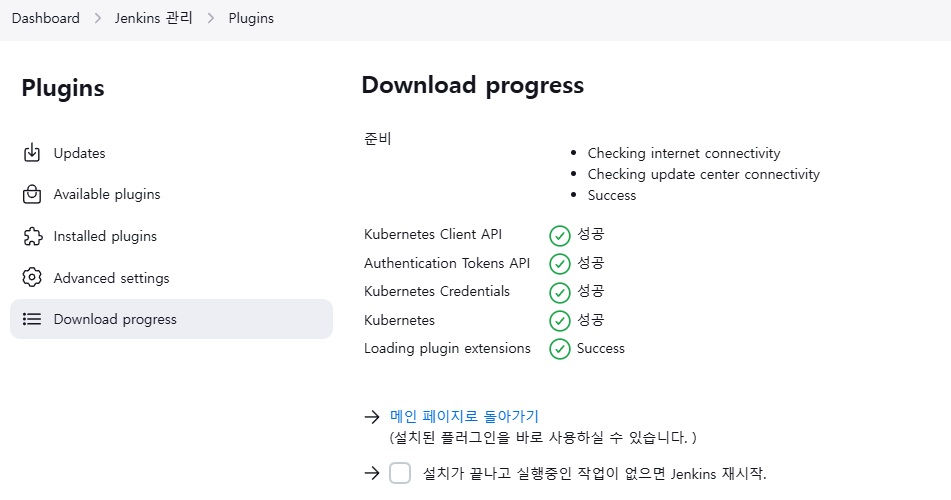

의존성에 포함된 Kubernetes Client API, Authentication Tokens API 등의 플러그인도 함께 설치된 것을 확인할 수 있습니다.

Jenkins에 kubeconfig 파일 등록

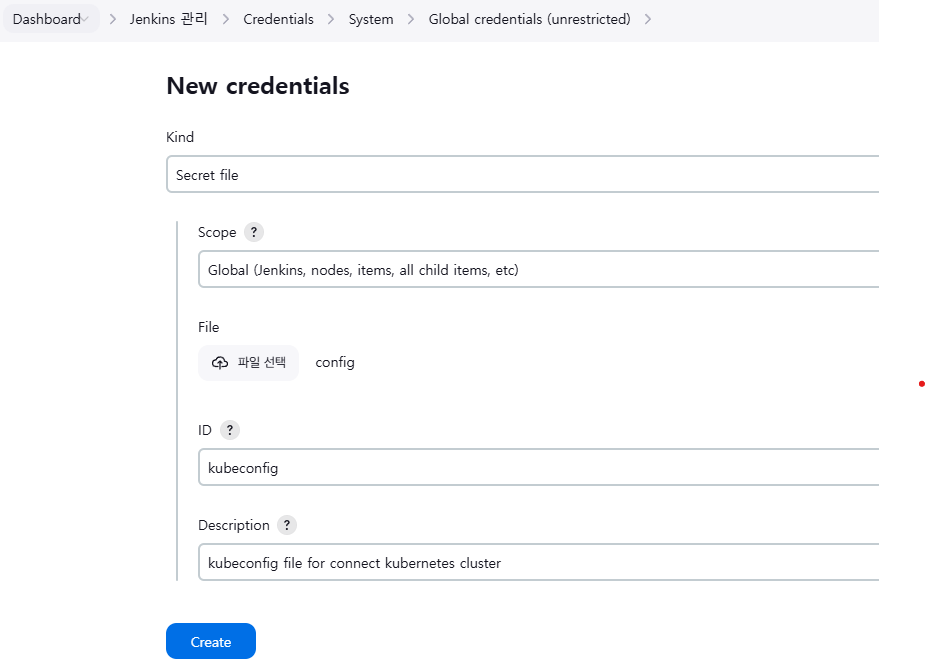

Jenkins가 Kubernetes에 접근하기 위해서는 접근 권한이 있는 Service Account 또는 kubeconfig가 Jenkins Credential에 등록되어 있어야 합니다. Dashboard -> Jenkins 관리 -> Credentials 에 접속 후 kubeconfig 파일을 Jenkins Credential에 등록해줍니다. 보통 대부분의 경우 kubeconfig 파일은 ~/.kube/kubeconfig 혹은 ~/.kube/config에 위치합니다.

Jenkins에서 Kubernetes 클라우드 설정

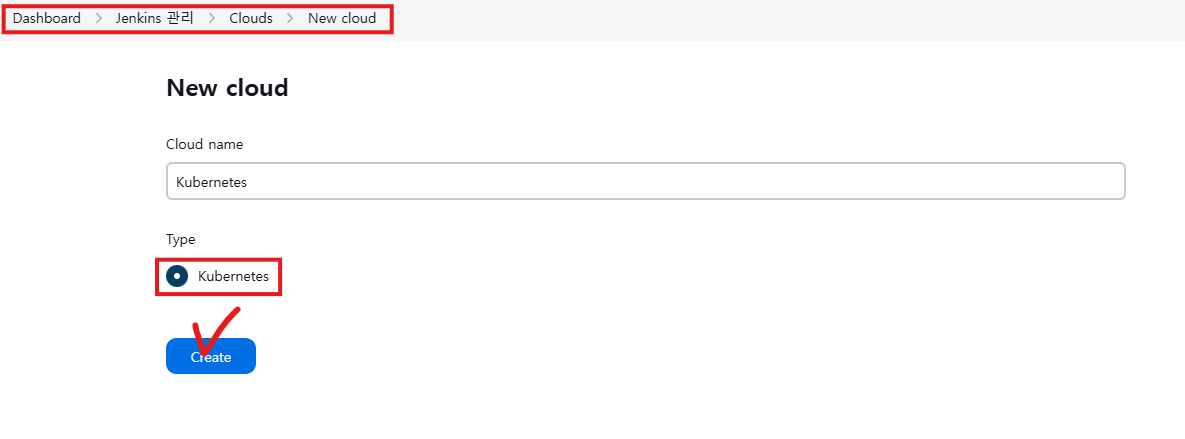

Dashboard -> Jenkins 관리 -> Clouds -> New cloud에 접속 후 Kubernetes Type의 Cloud를 생성합니다.

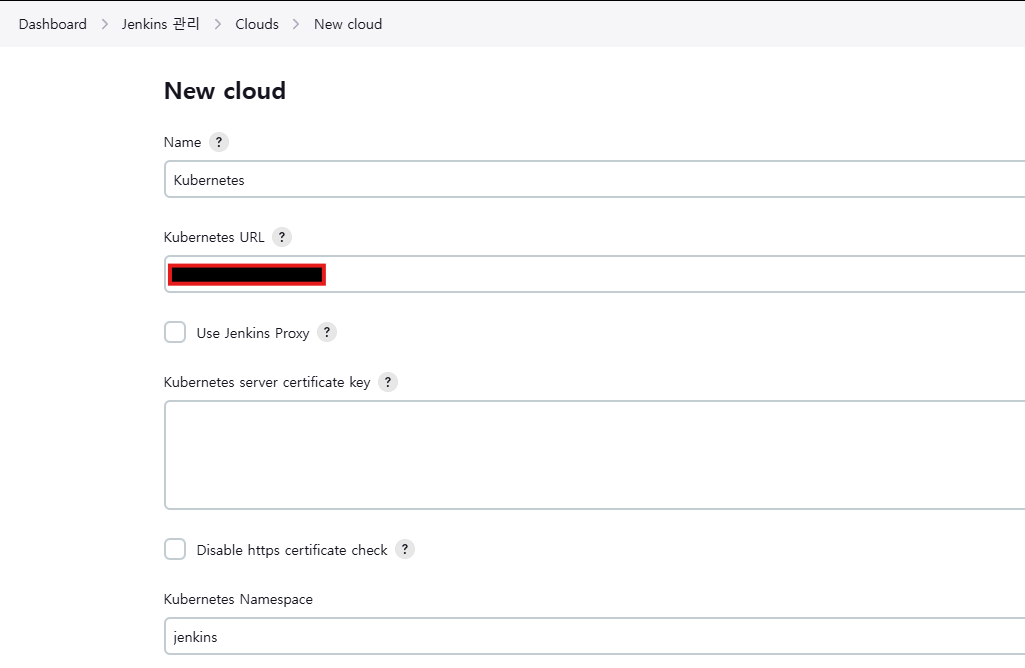

Jenkins Master가 Kubernetes Api-Server에 접근할 수 있도록 생성한 Jenkins Credential과 Kubernetes 클러스터에 대한 정보를 기입합니다.

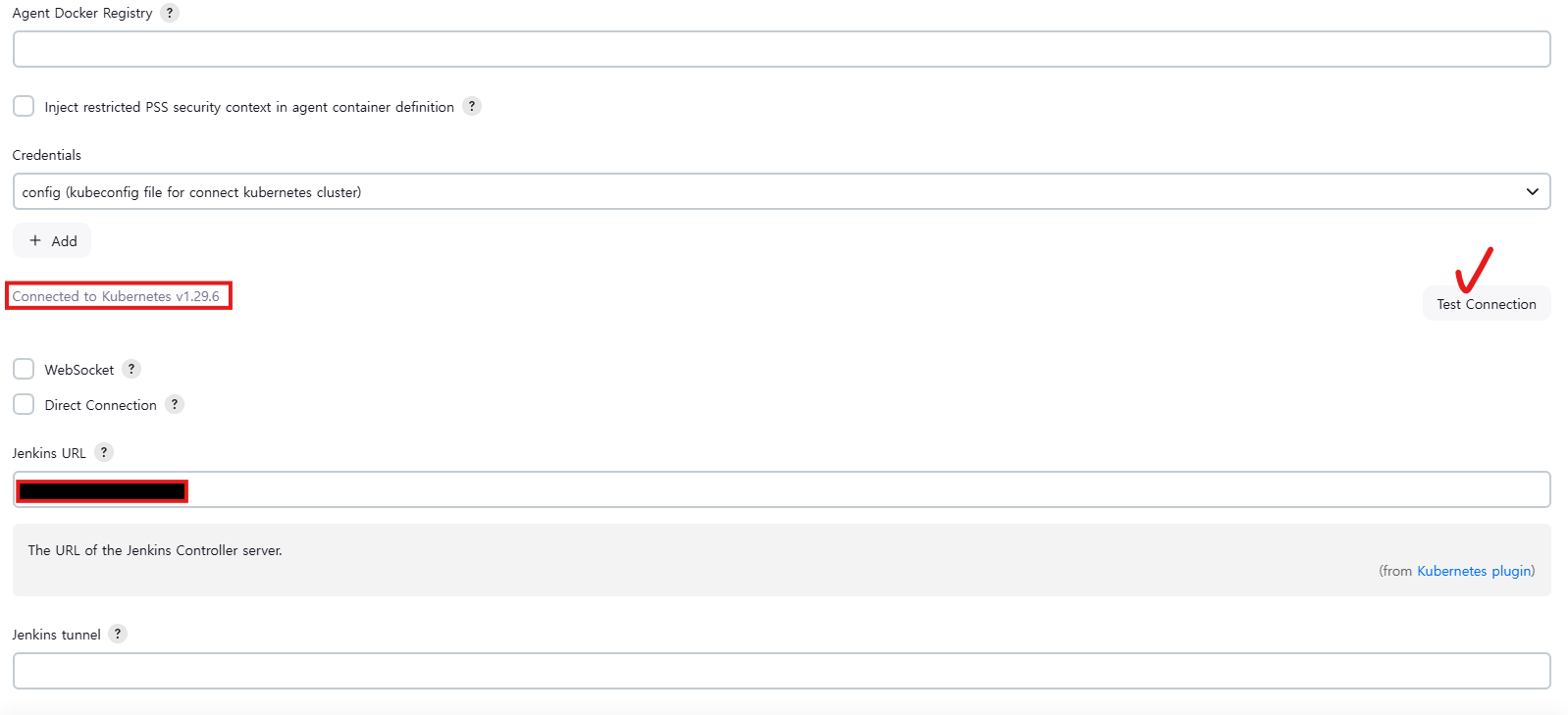

Test Connection을 눌러 기입한 정보를 기반으로 Jenkins가 Kubernetes와 통신이 가능한지 확인합니다. Jenkins URL에는 Agent들이 Jenkins Master와 통신하기 위한 URL을 적어줍니다.

주의사항 Jenkins Agent는 Jenkins Master와 통신을 위해 JNLP(Java Network Launching Protocol) 포트인 50000번 포트가 열려 있어야 합니다. 이 부분을 그냥 지나치신다면.. 저와 같이 많은 시간을 트러블 슈팅에 사용하시게 될 수도 있습니다…

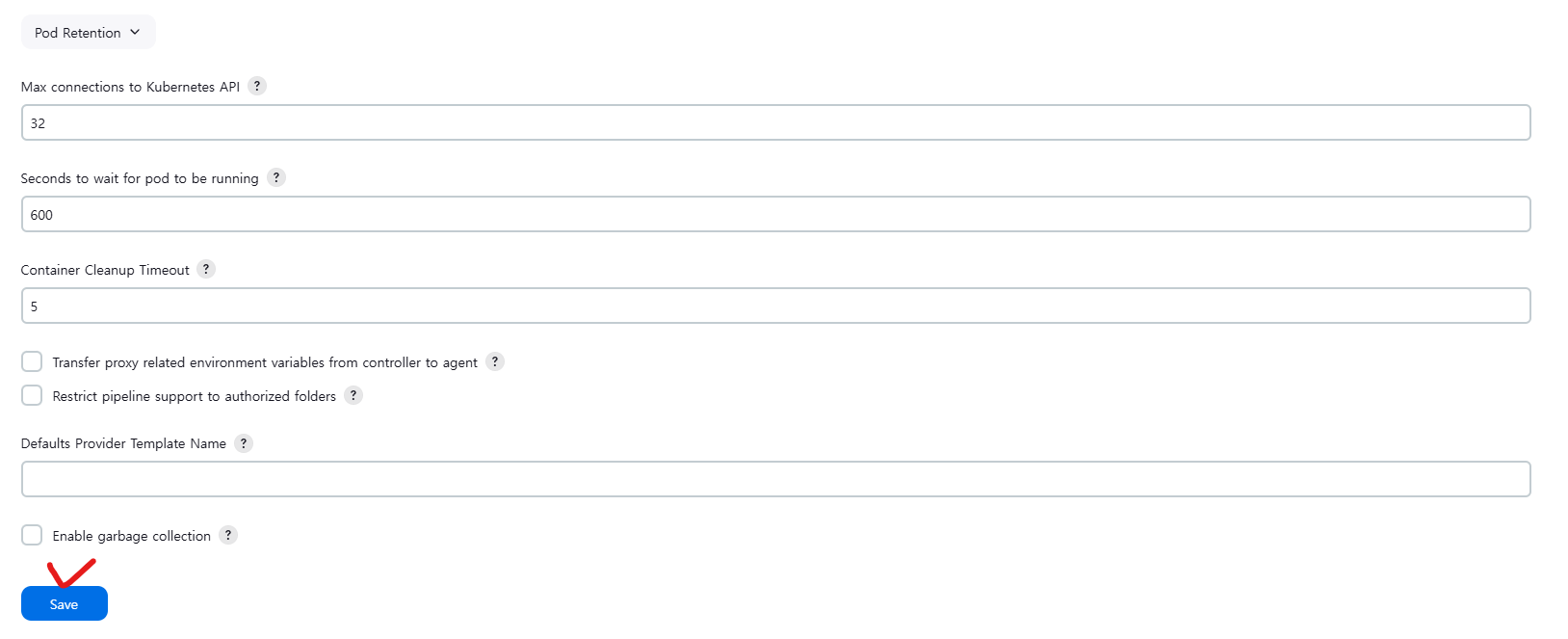

Connection Timeout, Concurrency Limit 등의 다른 옵션은 목적과 요구사항에 맞는 정보를 채워 넣고 Save 버튼을 클릭해 설정을 저장합니다.

Pod Template 추가

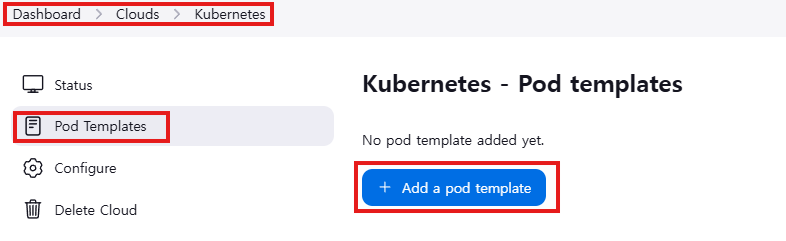

Jenkins가 Kubernetes 클러스터 내에서 Agent를 Pod 형태로 동적 생성할 수 있도록 Pod Template를 생성해야합니다. Dashboard -> Clouds -> Kubernetes -> Pod Templates에 접속 후 Add a pod template를 누릅니다.

Pod Template 설정

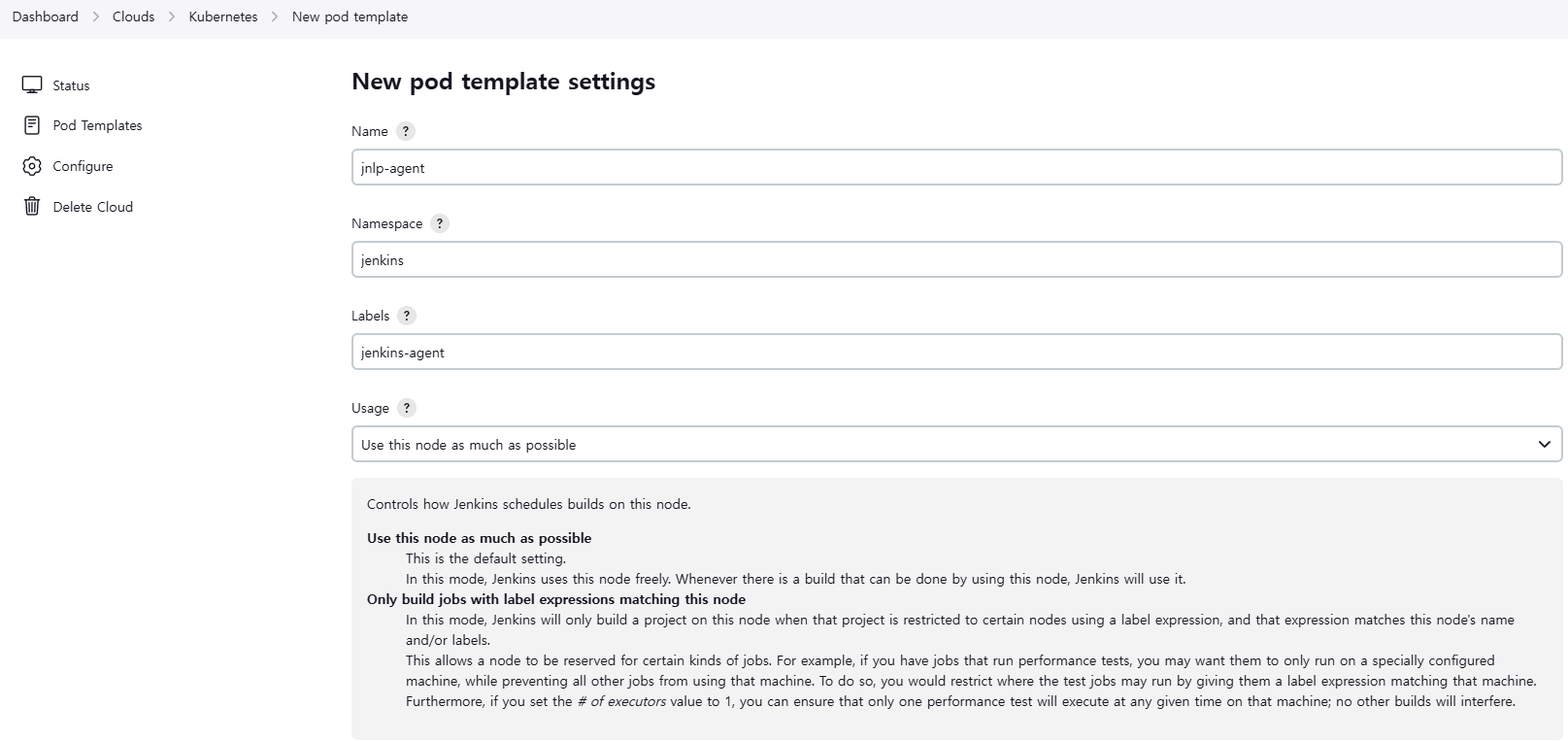

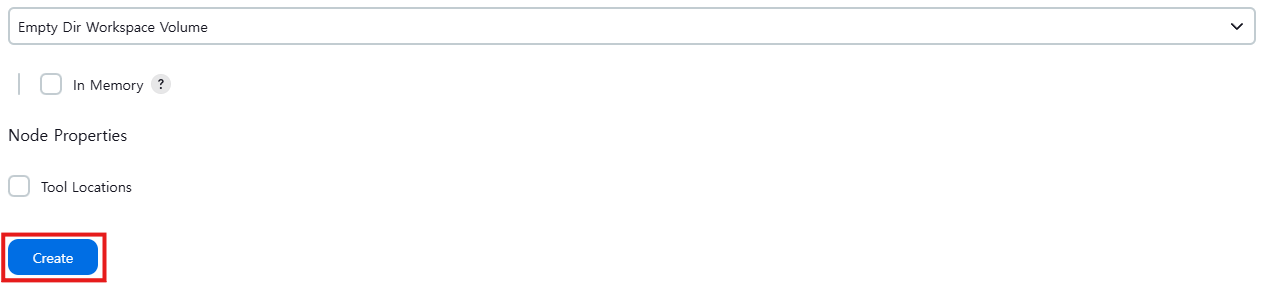

요구사항에 따라 Agent로 실행되는 Pod에 대한 설정을 해줍니다. 각각의 옵션에 대한 자세한 설명은 옵션을 기입하는 오른쪽 ?(물음표) 표시를 클릭하면 확인할 수 있습니다. Usage 옵션을 통해 특정 라벨과 일치하는 노드에서만 Agent Pod가 생성되도록 할 수도 있으며 Container를 추가해 하나의 Pod에 여러 Container가 포함되도록 설정할 수도 있습니다.

테스트

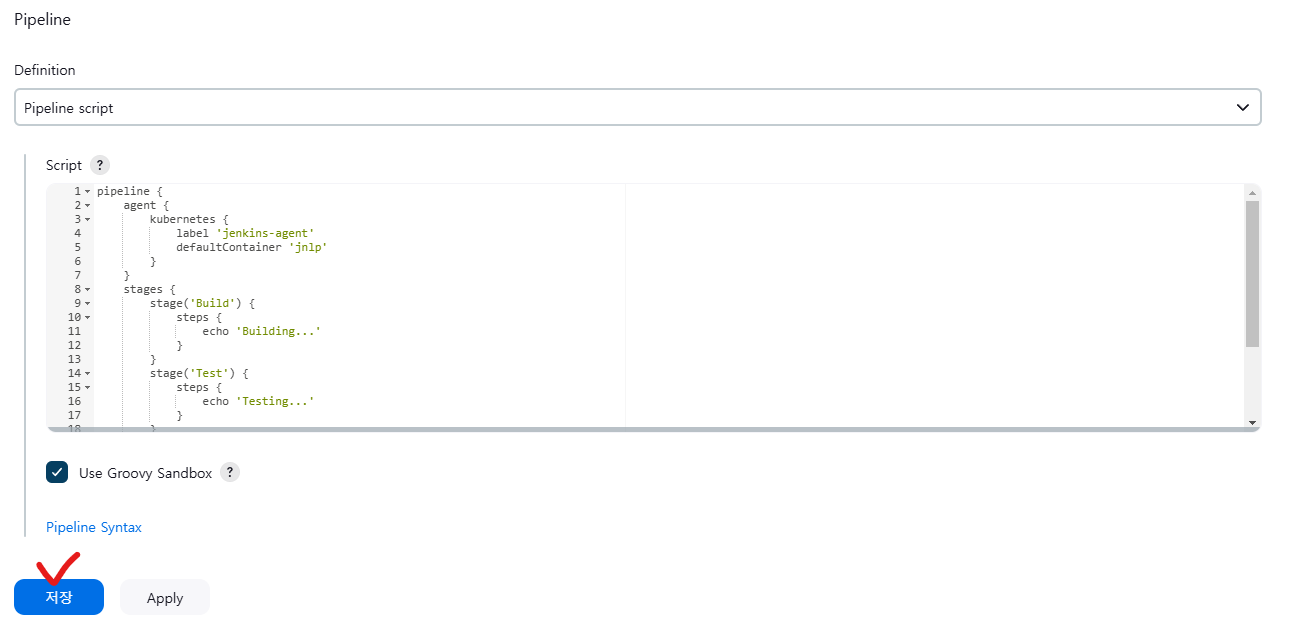

Kubernetes Agent를 사용하도록 테스트 파이프라인을 생성해 정상 동작 여부를 해보겠습니다.

위의 파이프라인을 동작시켜 보겠습니다.




❯ k get pods --watch
NAME        READY   STATUS    RESTARTS        AGE
jenkins-0   1/1     Running   1 (7h55m ago)   32h
jnlp-agent-qzw70   0/1     Pending   0               0s
jnlp-agent-qzw70   0/1     Pending   0               0s
jnlp-agent-qzw70   0/1     ContainerCreating   0               1s
jnlp-agent-qzw70   0/1     ContainerCreating   0               2s
jnlp-agent-qzw70   1/1     Running             0               4s
jnlp-agent-qzw70   1/1     Terminating         0               16s
jnlp-agent-qzw70   1/1     Terminating         0               18s
jnlp-agent-qzw70   0/1     Terminating         0               19s
jnlp-agent-qzw70   0/1     Terminating         0               19s
jnlp-agent-qzw70   0/1     Terminating         0               20s
jnlp-agent-qzw70   0/1     Terminating         0               20s

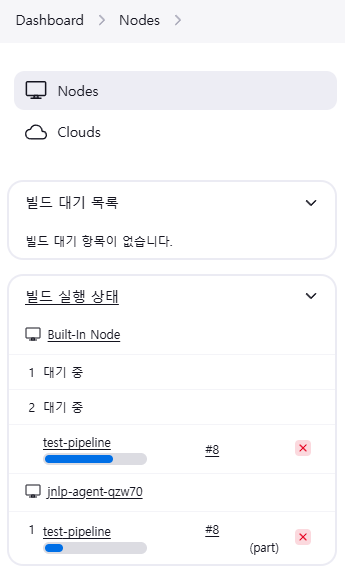

파이프라인이 동작 여부에 따라 jnlp agent pod가 동적으로 생성되고 제거되는 것을 확인할 수 있습니다.

궁금하신 점이나 추가해야 할 부분은 댓글이나 아래의 링크를 통해 문의해주세요.
